1 產品概述：GXF型斜流風機

1.1．GXF型斜流風機，其葉輪輪轂為錐形，輪轂進口直徑相對較小，使子午面上的氣流加速，避免了葉輪與后導有較大凸臺所造成的氣流分離，從而使風機可獲得高效率和低噪聲。由于風機流道中的氣流軸向速度增大，促使靜壓梯度減小，避免了氣流脫離，得到了較高的壓力系數。

1.2．GXF單速，按直徑分為300～1400mm，16種規格，風量為1400 ~100000 m3/h，全壓為 90~1500Pa；GXF雙速，按直徑分為400～1400mm，14種規格，風量為2500 ~100000 m3/h，全壓為90~1300Pa。

        按調速方式分單速、雙速、變頻（風機電機采用變頻電機，配變頻控制器，實行變頻調速，以適應不同工況需要，建議調節頻率鎖定在25Hz～50Hz）。為適應防爆環境需要，風機可做成防爆風機，防爆等級為EXdIIBT4。

1.3．為適應不同場所噪聲的要求，風機均可配不同長度的消聲器。

* 詳細參數請直接聯系銷售人員

2 工作條件

工作溫度：-20~+45℃；
濕       度：小于99%；
介質條件：空氣（含塵量不超過100mg/m3 ）；
工作電源：三相380V/50Hz。

3 應用

風機可廣泛應用于工礦企業、賓館、飯莊、博物館、體育館等通風換氣場所，最適用于管道加壓、送風和排風及高層建筑、一般建筑的通風換氣之用。

4 配置

4.1．標準配置
● 葉輪； ● 機殼（機殼、集流器、支架）；
● 電機。

4.2備選件及附件（訂貨時注明是否購買）
※減振設備； ※控制箱； ※網罩； ※消聲箱體。

5 加工工藝

5.1．風機葉輪為鋼制，輪轂液壓拉伸成型，葉片沖壓后液壓成形，葉片與輪轂焊接裝配成形。葉輪經靜、動平衡校正，平衡精度不大于G5.6級。

5.2．外筒法蘭為采用整體翻邊旋壓而成。

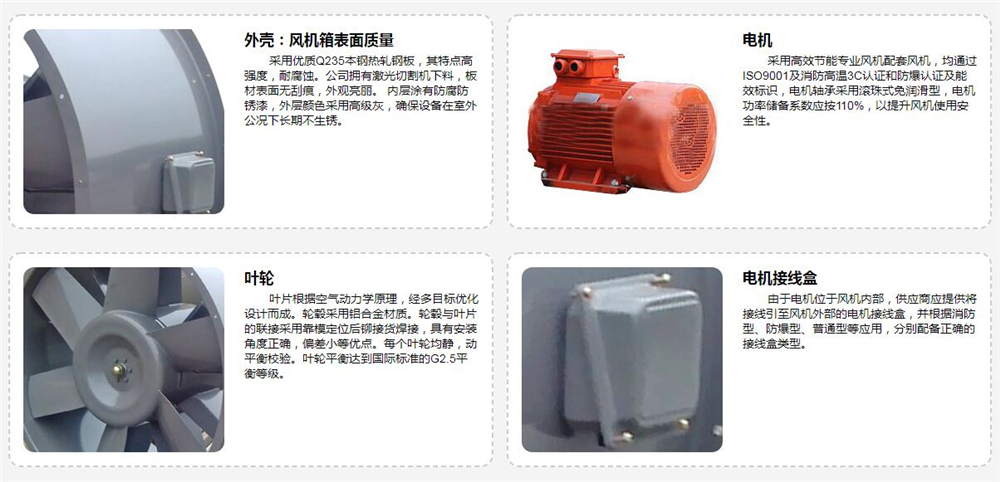

產品結構性能
